K型往复式给煤机用于煤或其它磨琢性小、粘性小的松散粒状物料的给料，将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。
产品详情
一、用 途：
K型往复式给煤机用于煤或其它磨琢性小、粘性小的松散粒状物料的给料，将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。
二、技术参数：
|
型号规格
|
K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
|
给料 能力 （t/h） |
底板行程 （mm） |
曲柄 位置 |
无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
|
200 150 100 50 |
4 3 2 1 |
100 75 50 25 |
90 67 45 22 |
150 112 75 39 |
135 100 68 34 |
225 170 133 55 |
200 150 100 50 |
330 247 165 83 |
300 220 150 75 |
590 440 295 148 |
530 395 268 132 |
|
| 曲柄转速（r/min） | 57 | 57 | 57 | 62 | 62 | |||||||
| 电动机 | 型号 |
YB160M1-8 （Y160M1-8） |
YB160M1-8 （Y160M1-8） |
YB160M1-8 （Y160M1-8） |
YB160M-6 （Y160M-6） |
YB200L1-6 （Y200L1-6） |
||||||
| 功率（kw） | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 转速（r/min） | 720 | 720 | 720 | 970 | 970 | |||||||
| 减速机 |
型号 速比 |
JZQ-350 12.64 |
JZQ-350 12.64 |
JZQ-350 12.64 |
JZQ-400 15.75 |
JZQ-500 15.75 |
||||||
|
允许最 大粒度 （mm） |
含量10%以下 含量10%以上 |
250 200 |
350 300 |
400 350 |
500 450 |
700 550 |
||||||
|
设备 重量 （kg） |
带 料 斗 不带料斗 |
1127 1026 |
1251 1144 |
1481 1342 |
1927 1735 |
2737 2505 |
||||||
注：表中所列给料能力为调节闸门调到最大位置（相当不带调节闸门时的能力）
三、工作原理与结构说明：
K型给煤机由机架、底板（给煤槽）、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动，煤均匀地卸到其他设备上。
本机可根据需要设有带漏斗、不带漏斗两种形式。
给煤机设有两种结构形式：1、带调节闸门 2、不带调节闸门，其给料能力由底板行程来达到。

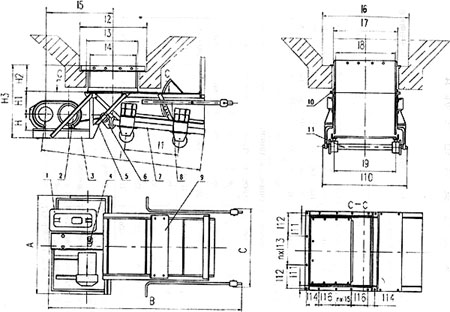

K 型给煤机外形尺寸图：
1、减速机 2、电动机 3、传动平台 4、联轴器 5、H形架 6、连杆 7、给煤槽 8、闸门 9、机架 10、漏斗 11、托辊
四、外形尺寸：
|
A | B | C | H | H1 | H2 | H3 | L | l1 | l2 | l3 | l4 | l5 | ||
|
K-0
K-1 K-2 K-3 K-4 |
1360
1360 1360 1352 1622 |
3100
3100 3540 3950 4740 |
846
1112 1112 1360 1632 |
210
210 208 250 330 |
416
416 664 640 762 |
325
325 325 345 345 |
1051
1051 1297 1341 1543 |
2450
2450 2850 3270 3850 |
840
840 1150 1400 1700 |
1000
1000 1250 1500 1750 |
800
800 1050 1300 1550 |
750
750 1000 1250 1500 |
1040
1040 940 1157 1435 |
|
l6 | l7 | l8 | l9 | l10 | l11 | l12 | n×l13 | l14 | n×l15 | l16 | N×MD | ||
|
K-0
K-1 K-2 K-3 K-4 |
750
1000 1000 1250 1500 |
550
800 800 1050 1300 |
500
750 750 1000 1250 |
500
750 750 1000 1250 |
830
1080 1080 1330 1580 |
35
35 35 35 35 |
191
275 208 273 266 |
1×200
1×282 2×208 2×273 2×270 |
131
131 91 91 96 |
1×190
1×190 2×225 2×290 2×320 |
190
190 225 290 220 |
14×M20
14×M20 17×M20 17×M20 20×M20 |
五、安装说明：
给煤机体（或漏斗）是固定在料仓口下，在安装前需要找平，将机架与料仓口用螺栓坚固。然后再将传动平台找正，H形架与机架、传动平台焊牢。减速机、电机找正，调节好后，螺栓坚固。
六、订货须知：
1、签订合同时请写明型号规格、配何种电机、是否带漏斗和调节闸门。
2、随机技术文件：产品合格证、装箱单、产品使用说明书。
