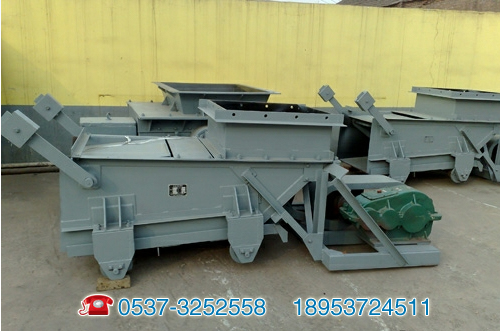

K3型往复式给煤机

往复式给煤机得到新老客户的一致好评,销售热线:18953724511

立即咨询立即咨询

咨询电话：0537-2558089

手机：13181318406邮箱：zhuoligk@163.com

产品详情

往复式给煤机得到新老客户的一致好评,销售热线:18953724511

K型往复式给料机（往复式给煤机）适用于矿井和选煤厂，将煤碳经煤仓均匀地装载到输送机或其它筛选，贮存装置上。该机结构是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。我公司生产的K系列往复式给料机传动原理：当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动，将煤均匀地卸到运输机械或其它筛选设备上。该机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。

K型往复式给料机（往复式给煤机）产品概述:
    K型往复式给料机是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。
    K型往复式给料机适用于矿山、矿井、选煤厂、中转站、输煤车间、港口散料码头等散料转运，可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料.本设备机体安装于料斗下，传动装置为悬挂式，根据给料量的大小可分：K1、K2、K3、K4等几种型号。

K型往复式给料机（往复式给煤机）工作原理:

    K型往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理：当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动，将煤均匀地卸到运输机械或其它筛选设备上。该机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。
　
K型往复式给料机（往复式给煤机）主要特点:

1、工作运转安全可靠且机器使用寿命长；
2、重量轻、体积小、结构简单，调节安装、维护、保养更方便；
3、整机采用封闭式框架结构制作，大大提高了机架的刚度和坚固性能；
4、装有限矩型液力偶合器，能满载启动、过载保护；
5、最大给料量可达1200吨/小时（煤），是目前国内最大的往复式给料机；
6、采用了先进的平面二次包络环面骡杆减速器设计，承载能力大，传动效率高；
7、侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。
8、驱动装置对称布置，并采用双推杆，使整机受力均衡，传动平稳，消除了底板往复给料时运转的扭摆现象。
9、底板有立向筋板，并用三道通长托辊支承，保证了底板本身刚度，消除了现有往复式给料机底板工作中弯曲变形的弊病。
10、衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可以根据实际磨损情况，有针对性地更换磨损了的衬板块，从而使材料合理利用，降低维修费用。

K型往复式给料机（往复式给煤机）技术参数表:

型号规格			K-0		K-1		K-2		K-3		K-4
给料能力（t/h）	底版行程	曲柄位置	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤
	200mm	4	100	90	150	135	225	200	330	300	590	530
	150mm	3	75	67	112	100	170	150	247	220	440	395
	100mm	2	50	45	75	68	133	100	165	150	295	268
	50mm	1	25	22	34	34	55	50	83	75	148	132
曲柄转速（r/min）			57		57		62		62		62
电动机	型号		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-6 Y160M1-6		YB160M1-6 Y160M1-6
	功率（KW）		4		4		4		7.5		18.5
	转速（r/min）		720		720		720		970		970
减速机	型号		JZQ0-350		JZQ0-350		JZQ0-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
允许最大颗粒（mm）	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
设备重量（kg）	带料斗		1127		1251		1481		1927		2737
	不带料斗		1026		1144		1342		1735		2505

K型往复式给料机（往复式给煤机）主要外形尺寸图:

K型往复式给料机（往复式给煤机）主要外形尺寸对照表:

型号	17	18	19	110	111	112	n×113	114	n×115	116	N×MD
K-0	550	500	500	830	35	191	1×200	131	1×190	190	14×M20
K-1	800	750	750	1080	35	275	1×280	131	1×190	190	16×M20
K-2	800	750	750	1080	35	208	1×208	91	1×225	225	17×M20
K-3	1050	1000	1000	1300	35	273	1×273	91	1×290	290	17×M20
K-4	1300	1250	1580	1580	35	270	1×270	96	1×320	220	20×M20

型号	A	B	C	H	H1	H2	H3	L	11	12	13	14	15	16
K-0	1360	3100	846	210	210	325	1051	2450	840	1000	800	750	1040	750
K-1	1360	3100	1112	210	210	325	1051	2450	840	1000	800	750	1040	1000
K-2	1360	3540	1112	208	208	325	1297	2850	1150	1250	1050	1000	940	1000
K-3	1352	3950	1360	250	250	345	1340	3270	1400	1500	1300	1250	1157	1250
K-4	1622	4740	1632	330	330	345	1543	3850	1700	1750	1550	1550	1435	1500

1、K型往复式给料机有带漏斗与不带漏斗及带调节闸门与不带闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。
2、调调节闸门时,其给料量受调节闸门控制。
3、一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660电压电机,防爆电机,其它型号减速机等。

K型往复式给料机（往复式给煤机）安装及使用:

一、往复式给料机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。
二、安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承最高温升不得高于60℃。
三、依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。

K型往复式给料机订货须知:

1.签订合同时请写明型号规格、配何种电机、是否带漏斗和调节闸门。
2.随机技术文件：产品合格证、装箱单、产品使用说明书。
